معلومات تفصيلية
اسم:	آلة التشكيل المزدوجة	وزن:	5t
نظام التحكم:	نظام التحكم PLC	المواد الخام:	صفائح PPGI / المجلفن / Alu-Zinc / PPGL ، G245-550
مادة رمح:	درجة عالية رقم 45 مزورة	مادة الأسطوانة:	45# الصلب
قطع شفرة المواد:	CR12 ، المعالجة الحرارية
إبراز:	آلة تشكيل الملفات المزدوجة ذات التحكم بالتحكم الآلي,آلة تشكيل الأدوات المزدوجة من الفولاذ 45#,0آلة تشكيل طلاء مزدوج الطبقة من مساحة 8 ملم , 45# steel Dual Roll Forming Machine , 0.8mm Double Layer Roll Forming Machine

منتوج وصف

آلة تشكيل الملفات المزدوجة ذات التحكم بالتحكم الآلي 0
آلة تشكيل اللفائف ذات الطبقة المزدوجة، آلة تشكيل اللفائف مع الأدوات، آلة تشكيل اللفائف ppgl

تفاصيل سريعة:

السماكة: 0.4-0.8 مم
المادة: G550/G350، صفائح مطلية مسبقًا
عرض الإدخال: 1250 مم

قائمة الآلات:

آلة فك اللفائف الهيدروليكية
آلة تشكيل اللفائف ذات الطبقة المزدوجة
مجموعتان من جهاز القطع الهيدروليكي
طاولة خروج أو جهاز تكديس أوتوماتيكي
Siemens PLC و IOP/ شاشة تعمل باللمس، محول العلامة التجارية Schneider

الوصف/تفاصيل المعلمة الفنية للخط الكامل:

5TX1250mm آلة فك اللفائف الهيدروليكية مع عربة اللفائف

نظام هيدروليكي لتوسيع الفتحة الداخلية لللفائف، محرك المضخة: 3 كيلو واط
القطر الداخلي لللفائف = 510±30 مم
سعة التحميل: بحد أقصى 5 أطنان، عرض اللفائف بحد أقصى 1250 مم
نوع التوسيع الوتدي المدبب
محرك القيادة لتدوير اللفائف، 3 كيلو واط، تحكم يدوي في سرعة التردد
تصميمات أخرى مثل ذراع التثبيت/ذراع الدعم/عربة اللفائف حسب الطلب

بكرة الدخول وجهاز القص المسبق اليدوي

مجموعتان من جهاز القص المسبق
لقص نهاية القطعة النهائية من الصفيحة فقط
سمك العمل: بحد أقصى 0.8 مم

آلة تشكيل اللفائف مع تفاصيل القطع كما في الجدول أدناه:

مادة تشكيل اللفائف المناسبة	صفائح فولاذية ملونة أو صفائح فولاذية مجلفنة
السماكة	0.4 مم - 0.8 مم
عرض إدخال اللفائف	1250 مم
تصميم إطار النقل	تصميم إطار اللوحة الجدارية، طبقة مزدوجة
مراحل تشكيل اللفائف	20/20 مرحلة على سبيل المثال
مادة البكرة	فولاذ 45#، مخارط CNC، مطلي بالكروم الصلب الخيار: مع معالجة حرارية للبكرة
قطر العمود	Φ75 مم
طاقة المحرك الرئيسي	5.5 كيلو واط مع مخفض
سرعة تشكيل اللفائف	15-20 م/دقيقة (تتوفر سرعة أعلى، يعتمد على المواصفات المطلوبة من قبل المشتري)
طاقة المجموعة الهيدروليكية	4.0 كيلو واط أو 5.5 كيلو واط
مادة القاطع	Cr12، معالجة حرارية/Cr12Mov، معالجة حرارية
معيار الجهد الكهربائي	380 فولت/50 هرتز/3PH أو حسب المتطلبات
اللون الرئيسي للآلة	RAL 5015 (أزرق) أو حسب المتطلبات

نظام التحكم PLC

Siemens PLC وشاشة تعمل باللمس، محول العلامة التجارية Schneider/ Shihlin/ Delta، مشفر Omron

تفاوت القطع حسب الطول≤±1 مم

جهد التحكم 24 فولت

رف المنتج غير مدعوم، 3 وحدات

التطبيق:

تتكون آلة تشكيل اللفائف ذات الصفائح المزدوجة عادةً من آلة فك اللفائف، واثنين من أدلة التغذية للدخول مع قص الدخول اختياري، واثنين من أنظمة تشكيل اللفائف، وإطار قطع واحد مع قالبين للقطع (سيتم تجهيز مكبس هيدروليكي طالما أن آلة تشكيل اللفائف ذات المستوى المزدوج هذه مصممة لإنتاج بلاط السقف المزجج المعدني)، ونظام نقل واحد، ونظام تحكم واحد وطاولات خروج. آلة فك اللفائف الهيدروليكية وآلة التكديس الأوتوماتيكية اختيارية لآلة تشكيل اللفائف ذات الطبقة المزدوجة هذه حسب المتطلبات. بالنسبة للعملاء الأوروبيين، هناك غطاء أمان بالإضافة إلى علامة CE على جسم الآلة.

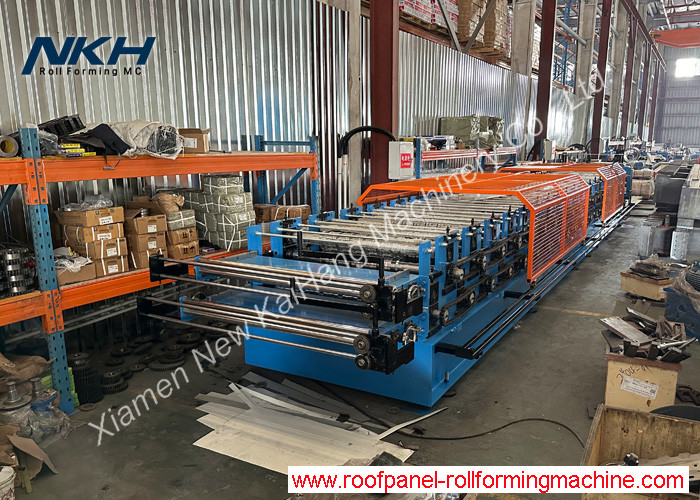

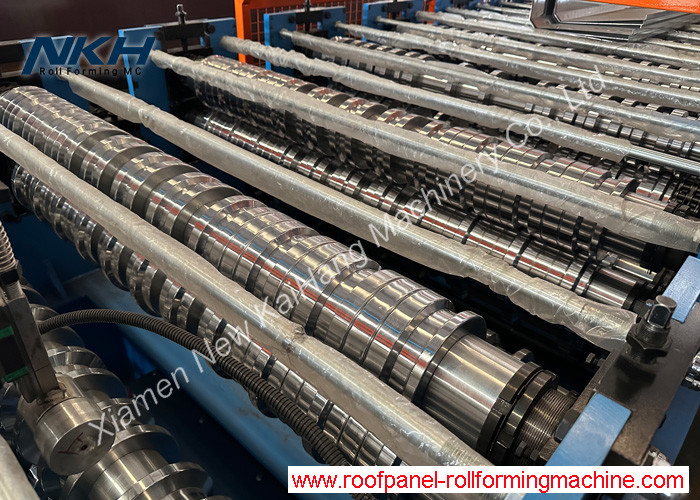

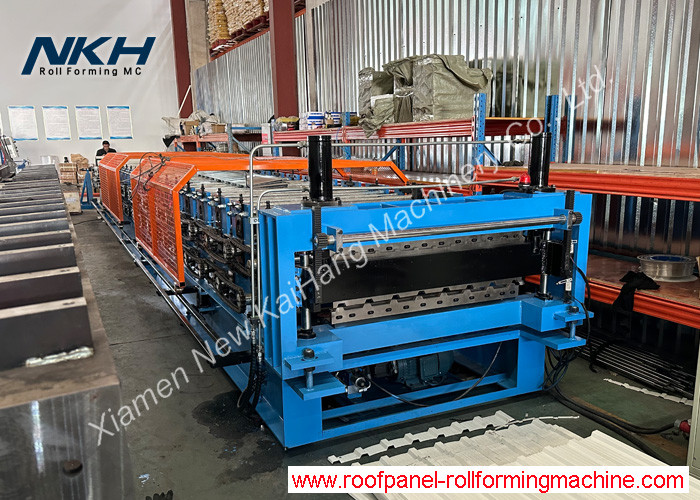

رسم/تخطيط/صور مرجعية للمعدات:
آلة تشكيل الملفات المزدوجة ذات التحكم بالتحكم الآلي 1

بطاقة:

تفاصيل المنتج:
مكان المنشأ:	الصين
اسم العلامة التجارية:	NKH MACHINERY
إصدار الشهادات:	CE/SONCAP/CSA
رقم الموديل:	تسقيف وتكسية
شروط الدفع والشحن:
الحد الأدنى لكمية:	1 وحدة
الأسعار:	قابل للتفاوض
تفاصيل التغليف:	حمولات عارية لللفائف مع القاطع في حاوية 40 قدم ، صندوق خشبي لخزانة التحكم PLC
وقت التسليم:	90 يوم عمل
شروط الدفع:	L/C، D/A، D/P، T/T
القدرة على العرض:	10 وحدة / شهر
